Máy hàn ống quỹ đạo Orbitec

Máy hàn orbital, máy hàn quỹ đạo, máy hàn ống inox vi sinh

Hệ thống hàn orbital sử dụng nhiều nhất

Máy hàn orbital ống quỹ đạo Orbitec được tin dùng rộng rãi bởi các nhà thầu thi công đường ống inox vi sinh, RO,  bia, sữa, thực phẩm, dược và bán dẫn.

Video

Giới thiệu dòng máy hàn orbital kỷ nguyên 4.0 của hãng Orbitec Đức.

Máy hàn orbital

Bộ điều khiển / Orbital Welding Controllers

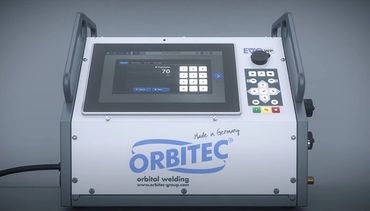

EVO 200 WP Orbital Welding System (Autorange)

EVO Modular WP Orbital Welding System (Autorange)

EVO Modular WP Orbital Welding System (Autorange)

Máy hàn ống orbital tự động

Công nghệ máy hàn orbital 4.0

EVO Modular WP Orbital Welding System (Autorange)

EVO Modular WP Orbital Welding System (Autorange)

EVO Modular WP Orbital Welding System (Autorange)

Máy hàn ống orbital tự động

Kết nối máy hàn TETRIX 200 or TETRIX 351

Tigtronic Basic 2 Controllers

Tigtronic Orbital 5.4 Controller (Autorange)

Tigtronic Orbital 5.4 Controller (Autorange)

Máy hàn orbital

Kết nối máy hàn TETRIX 200 or TETRIX 351

Tigtronic Orbital 5.4 Controller (Autorange)

Tigtronic Orbital 5.4 Controller (Autorange)

Tigtronic Orbital 5.4 Controller (Autorange)

Máy hàn orbital

Kết nối máy hàn TETRIX 200 or TETRIX 351

Đầu hàn kín/ Enclosed Weld Heads

Đầu hàn kín làm mát bằng không khí

Đầu hàn kín làm mát bằng không khí

Đầu hàn kín làm mát bằng không khí

đầu hàn orbital - Máy hàn ống orbital tự động

Kết nối máy hàn TETRIX 200 or TETRIX 351

Đầu hàn kín làm mát bằng nước

Đầu hàn kín làm mát bằng không khí

Đầu hàn kín làm mát bằng không khí

đầu hàn orbital - Máy hàn ống orbital tự động

Kết nối máy hàn TETRIX 200 or TETRIX 351

Máy hàn ống orbital tự động

Đầu hàn mở/ Open-Frame Weld Heads


OD 8mm đến 168.3mm

Máy cắt orbital và phụ kiện

Máy cắt ống orbital ORS 115

Máy doa mặt ống Planfix 40 S

Máy doa mặt ống Planfix 40 S

máy cắt ống orbital

OD max 120 mm, độ dày max 5 mm

Máy doa mặt ống Planfix 40 S

Máy doa mặt ống Planfix 40 S

Máy doa mặt ống Planfix 40 S

máy xoa mặt orbital

3 – 40mm OD

Lưỡi cắt ống inox orbitec

Máy doa mặt ống Planfix 40 S

Lưỡi cắt ống inox orbitec

lưỡi cắt orbital

Lưỡi cắt OD 68 mm, HSS và HSS co5

Các máy đo oxy/ Oxygen analysers

Máy đo oxy hàn orbital OXY EVO Oxygen Analyser

Máy đo oxy, áp lực hàn orbital Oxy EVO PPA Oxygen Analyser

Máy đo oxy hàn orbital OXY EVO Oxygen Analyser

Máy đo oxy hàn orbital - Máy hàn ống orbital tự động

5 ppm - 21% O2

Máy đo oxy hàn TIG OXY SMART Oxygen Analyser

Máy đo oxy, áp lực hàn orbital Oxy EVO PPA Oxygen Analyser

Máy đo oxy hàn orbital OXY EVO Oxygen Analyser

Máy đo oxy hàn orbital - Máy hàn ống orbital tự động

Dãi đo nồng độ oxy 5 – 999 ppm O2

Máy đo oxy, áp lực hàn orbital Oxy EVO PPA Oxygen Analyser

Máy đo oxy, áp lực hàn orbital Oxy EVO PPA Oxygen Analyser

Máy đo oxy, áp lực hàn orbital Oxy EVO PPA Oxygen Analyser

đo oxy hàn orbital - Máy hàn ống orbital tự động

5 ppm - 21% O2

Tải về

Catalogue Orbitec 2022 (pdf)Download

Câu hỏi thường gặp

Vui lòng gửi email cho chúng tôi tại địa chỉ info@3ntechvietnam.com nếu bạn không tìm thấy câu trả lời cho câu hỏi của mình.

Hàn quỹ đạo hay còn gọi là hàn orbital, hoặc hàn ống vi sinh tự động hoặc máy hàn ống inox tự động đều là một phần của chung tên gọi, dù rằng hàn quỹ đạo còn rộng hơn thế.

Hàn quỹ đạo là hàn tự động hay tự động hoá quy trình hàn các ống tại chỗ với một điện cực quay (kim hàn) 360 độ xung quanh phôi. Hàn quỹ đạo có thể được tiến hành hàn trên ống với phương pháp hàn nóng chảy hoặc hàn có dây hàn bù.

Hiện tại khi nói về hàn orbital tại Việt Nam chủ yếu là nhắc đến máy hàn ống inox vi sinh tự động, máy hàn ống quỹ đạo với công nghệ hàn TIG.


Hàn quỹ đạo đảm bảo:

  •  Tăng tốc độ và hiệu quả quy trình
  •  Chất lượng mối hàn - Độ chính xác và nhất quán
  •  Khả năng lặp lại mối hàn
  •  Độ sạch của mối hàn
  •  Tính linh hoạt cho các ứng dụng độc đáo - chẳng hạn như phôi ống không thể xoay được, có tầm nhìn kém hoặc ở khu vực khó tiếp cận
  •  Tài liệu và lịch sử mối hàn

Hàn quỹ đạo giảm thiểu:

  •  Không ngấu hoặc độ ngấu kém
  •  Thiếu độ nóng chảy
  •  Kỹ thuật xông khí kém


  • Ngành bán dẫn
  • Công nghệ sinh học
  • Dược phẩm
  • Mỹ phẩm
  • Chế Biến Thực Phẩm & Sữa
  • Nhà máy bia, nước giải khát & Nhà máy rượu
  • Thiết bị điện tử
  • Hóa chất
  • Hàng không vũ trụ
  • Đường ống hạt nhân


Các thiết bị chính:

  1. Nguồn hàn/ Bộ điều khiển
  2. Đầu hàn
  3. Bộ làm mát nước ( nếu cần)
  4. Bộ cấp dây tự động ( nếu cần)


Để vận hành thành công thiết bị hàn quỹ đạo của bạn, bạn phải có nguồn cung cấp và phụ kiện phù hợp. Như đã đề cập trước đó, phụ kiện cần thiết nhất trong hàn quỹ đạo là điện cực hàn tig - vonfram ceriated. Tungsten là cần thiết để bắt đầu một vòng cung cho mối hàn.

Các nguồn cung cấp hàn quỹ đạo thiết yếu khác bao gồm:

  •  Dụng cụ vệ sinh
  •  Khí trơ như argon & Bộ điều chỉnh áp khí
  •  Bộ gá đầu hàn
  •  Máy phân tích oxy xông khí hàn
  •  Máy cắt ống orbital
  •  Máy mài kim hàn Tig
  •  Giấy in
  •  Nút bịt xông khí
  •  Được qua đào tạo hàn quỹ đạo

Để đạt được các mối hàn nhất quán và có thể lặp lại, bạn nên được đào tạo trước khi vận hành máy hàn quỹ đạo. Các buổi đào tạo đảm bảo sự tự tin đối với thiết bị hàn quỹ đạo và khả năng vận hành thiết bị của bạn.

Xem danh sách và hình ảnh các vật tư đi kèm máy hàn orbital tại đây


Đầu máy hàn orbital là một công cụ được sử dụng trong quá trình hàn quỹ đạo (orbital) để tạo ra các mối hàn chất lượng cao nhất quán. Nó là một thành phần thiết yếu của hệ thống hàn quỹ đạo và chịu trách nhiệm giữ điện cực vonfram, cố định phôi trong quá trình hàn và cung cấp hồ quang được tạo ra. Nếu nguồn điện là bộ não của máy hàn quỹ đạo thì đầu mối hàn chính là tay và chân.

Xem cách lựa chọn đầu hàn orbital tại đây.


Quy trình nhiều bước trong hàn ống vi sinh tự động hay hàn orbital quỹ đạo có thể xem tại đây


Hàn quỹ đạo (orbital) là một phương pháp kinh tế và khả thi để hàn nối  ống thép không gỉ, đặc biệt trong các ứng dụng, mà trong đó yêu cầu năng suất cao, giảm rò rỉ tối đa,cực kỳ sạch và kháng rung là những yêu cầu rất quan trọng. Do đó, không có gì ngạc nhiên khi ngày càng có nhiều công ty lựa chọn hệ thống này để hoàn thành công việc của mình. Nếu bạn đang cân nhắc việc mua máy hàn quỹ đạo, điều quan trọng là hãy nhớ rằng không phải tất cả các hệ thống này đều giống nhau. Bạn có thể thực hiện các bước sau để đảm bảo lựa chọn được thiết bị đáp ứng được những nhu cầu cụ thể của bạn đồng thời tối đa hóa hiệu quả và năng suất.


Không. Hàn orbital yêu cầu mối ghép không có khe hở, vết cắt thẳng góc. Do đó chỉ được sử dụng máy cắt orbital và máy phay mặt orbital.

Hướng dẫn lựa chọn máy cắt orbital xem tại đây.


Về cơ bản, hàn orbital trong hàn ống inox vi sinh cùng nguyên lý hàn Tig. Tức có thể sử dụng kim hàn 1.6 mm và 2.4 mm như trong hàn Tig tay. Mặc dù vậy chúng tôi tư vấn sử dụng kim hàn Wc20 nhằm mang lại kết quả tốt nhất. Xem hướng dẫn chọn kim hàn orbital tại đây.


Có, nó cùng nguyên lý với hàn Tig cho ống inox. Gồm khí bảo vệ vùng hàn và khí xông đuổi oxy bên trong lòng ống.

Xem chi tiết tại đây


Orbitec GmbH - Là nhà sản xuất máy hàn orbital của Đức.

Orbitec đã có mặt trên thị trường từ năm 1984 và những cải tiến cũng như phát triển của chúng tôi đã tạo ra xu hướng trong công nghệ hàn quỹ đạo orbital. Lĩnh vực kinh doanh của Orbitect là phát triển, sản xuất, cho thuê và bán thiết bị máy hàn ống tự động cho thị trường quốc tế. Công ty đặt mục tiêu phát triển các sản phẩm sáng tạo chất lượng cao với giá thị trường thấp nhất và dễ bảo trì. Orbitec là nhà cung cấp hàng đầu các giải pháp hoàn chỉnh cho quá trình sản xuất trước, lắp đặt và sửa chữa hệ thống ống, bao gồm phân tách, chuẩn bị, làm sạch và theo dõi áp suất bên trong cho đến hàn quỹ đạo orbital.


Thư viện ảnh

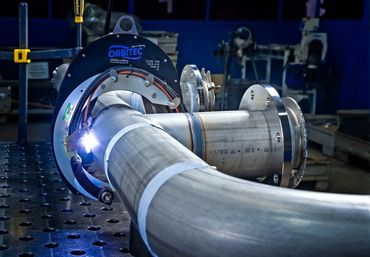

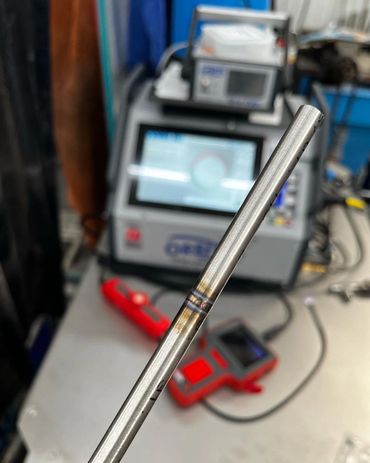

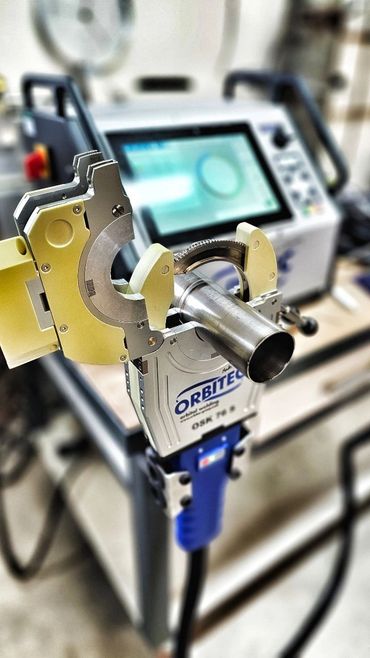

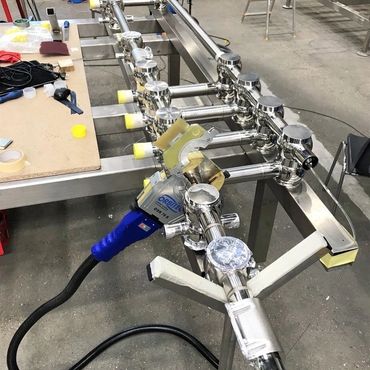

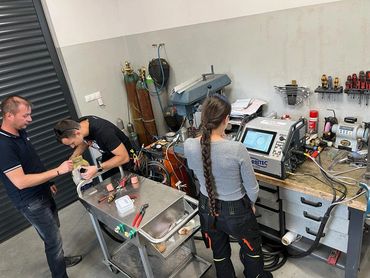

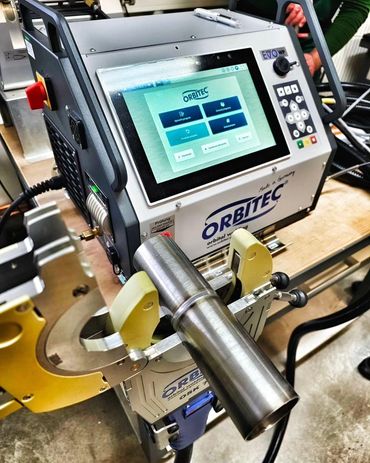

Máy hàn orbital

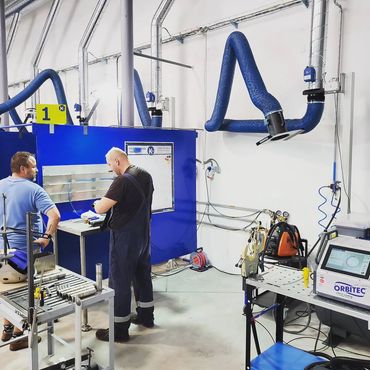

Máy hàn orbital

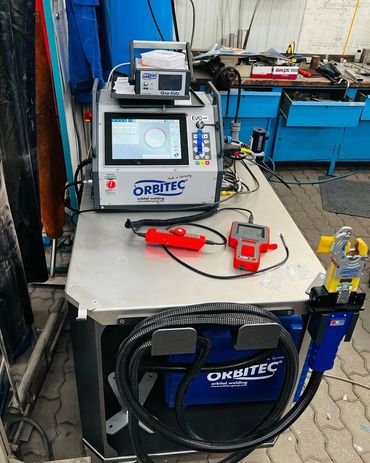

Máy hàn orbital

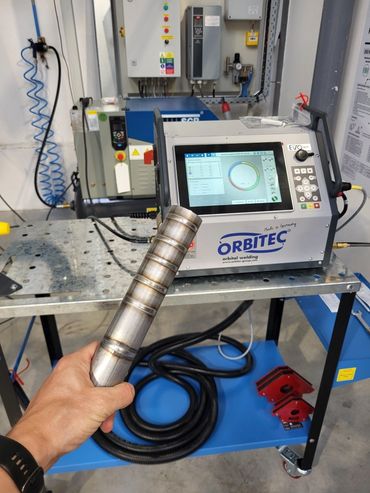

Máy hàn orbital

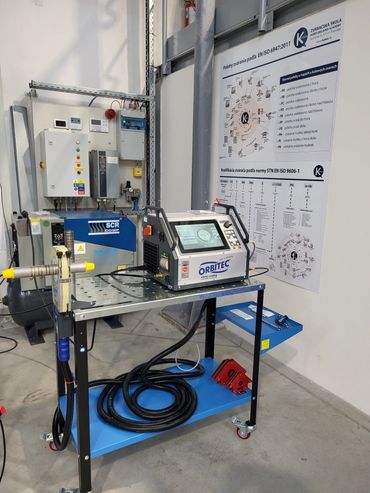

Máy hàn orbital
Máy hàn orbital

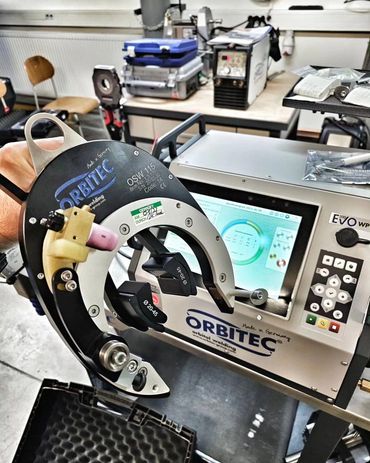

Máy hàn orbital

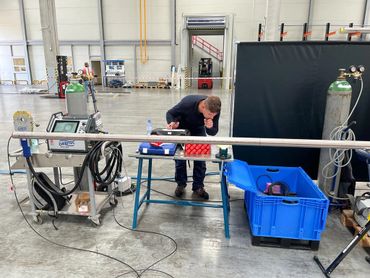

Máy hàn orbital
Máy hàn orbital
Máy hàn orbital
Máy hàn orbital
Máy hàn orbital

Sổ tay hàn orbital

Sổ tay hàn orbital 2018 (pdf)

Download
